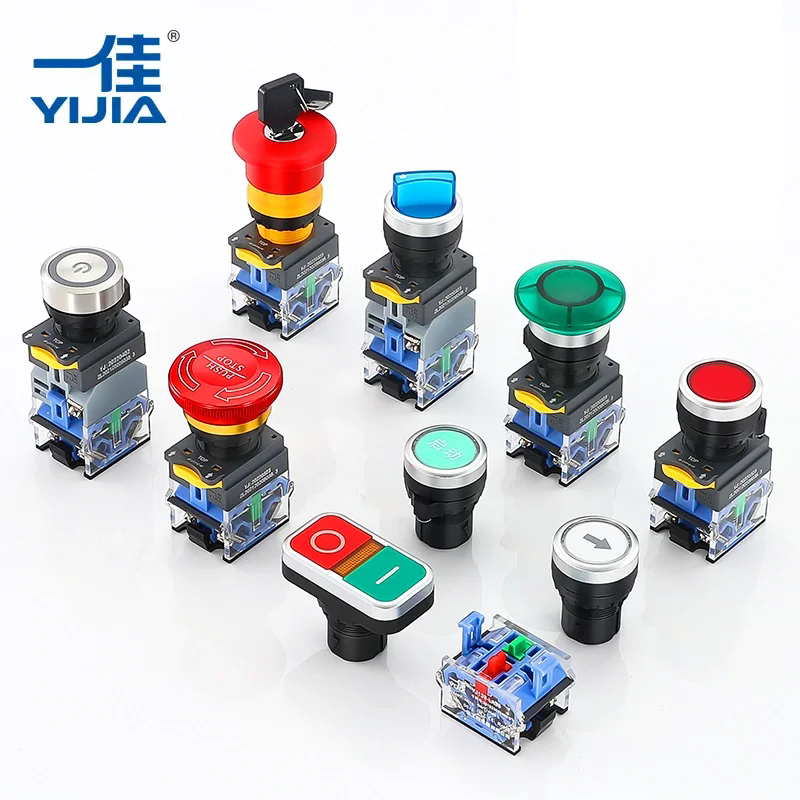

Valitsinkytkimetovat olennainen osa teollisuuden ohjausjärjestelmiä. Kestävinä mekaanisina liitäntöinä piirien valinnassa, tilanvaihdossa ja toiminnan ohjauksessa niillä on kriittinen rooli ympäristöissä, jotka vaativat äärimmäistä luotettavuutta ja tarkkuutta.Yijia, jolla on 20 vuoden suunnittelukokemus painikkeiden ja kytkimien valmistuksesta, selittää niiden sovellusskenaariot.
Toimilaite: Lyhyt kahva, pitkä kahva, avaimella toimiva, valaistu/ei valaistu
Kosketinmateriaali: Hopeaseos (pieni vastus, korkea johtavuus)
Kotelo: Tekninen muovi (UL94 V-0 palonestoaine) ja messinkiliittimet (korroosionkestävä)
Sähköluokitus: 10A/250V AC, 5A/30V DC
Mekaaninen käyttöikä: ≥100 000 sykliä
IP-luokitus: IP65 (pölytiivis ja vesisuihkutiivis)
1. Teollisuusautomaation ohjauspaneelit
Toiminto: Tilan valinta (automaattinen/manuaalinen/nollaus) PLC:ille, moottorin käynnistimille ja kuljetinjärjestelmille.
Esimerkiksi: tuotantolinjan vaihtaminen "suurnopeus", "huolto" ja "hätäpysäytys" -tilojen välillä. Suositeltu tyyppi: 30 mm kolmiasentoinen avainkytkin (estää luvattoman käytön).
2. Koneiden käyttö ja turvallisuus
Toiminto: CNC-työstökoneiden, pumppujen ja kompressorien laitteiden tilan ohjaus (on/off/jog).
Esimerkki: "eteenpäin", "taakse" tai "vapaa" valitseminen raskaassa porakoneessa.
Suositeltu tyyppi: 22 mm valaistu pitkävartinen kytkin (näkyy selvästi myös heikossa valaistuksessa).
3. Energianhallintajärjestelmä
Toiminto: Piirien reititys virranjakeluyksiköissä, generaattoreissa ja aurinkoinverttereissä.
Esimerkki: Kuormien vaihtaminen "verkko", "generaattori" ja "akku" virtalähteiden välillä.
Suositeltu tyyppi: Kolmiasentoinenvalintakytkinhopeakoskettimet (minimoi valokaaren suurissa virroissa).
4. Kuljetus- ja merkinantojärjestelmät
Toiminto: Signaalipolun vaihto rautatieopasteissa, liikennevaloissa ja lennonjohdossa.
Esimerkki: "ensisijainen", "toissijainen" tai "pois" valinta rautatien vaihteissa.
Suositeltu tyyppi: IP67-luokiteltu kosketuspalautekytkin (luotettava toiminta myös huonolla säällä).
| Asennusreiän koko | Toimilaitteen pituus | Asemat | Yhteystiedot |
| 16 mm | 15 mm | 2-pos | 1NO/1NC |
| 22 mm | 25 mm | 2/3-Pos | 2NO/2NC |
| 30 mm | 40 mm | 3-pos | 3NO/3NC |
K: Mitkä ovat tärkeimmät erot kaksi- ja kolmiasentoisten valintakytkimien välillä?
V: Kaksiasentoinen kytkin vaihtaa kahden piirin välillä (esim. päälle/pois), kun taas kolmiasentoinen kytkin lisää neutraalin tai vaihtoehtoisen tilan (esim. automaattinen/pois/manuaalinen). Jälkimmäinen mahdollistaa monimuotoisen ohjauksen, mikä on ratkaisevan tärkeää monimutkaisille koneille.
K: Miten valintakytkimiä käytetään vaarallisissa ympäristöissä?
V: Räjähdysalttiissa tai pölyisissä ympäristöissä (esim. kemiantehtaissa) avaimella toimivat tai suljetut IP68-kytkimet estävät tahattoman aktivoinnin. Niitä käytetään laitteiden eristämiseen huollon aikana ilman, että koko järjestelmästä katkeaa virta.
K: Miten valintakytkimiä käytetään painikkeisiin verrattuna?
V:Valitsinkytkimetsäilyttävät tilansa (esim. pysyvät "on"-asennossa) ja ovat ihanteellisia tilan valintaan. Painikkeet ovat hetkellisiä (esim. "käynnistys"-painike laukaisee yhden toiminnon). Valintakytkimiä käytetään pysyviin asetuksiin, kun taas painikkeita käytetään välittömiin komentoihin.
