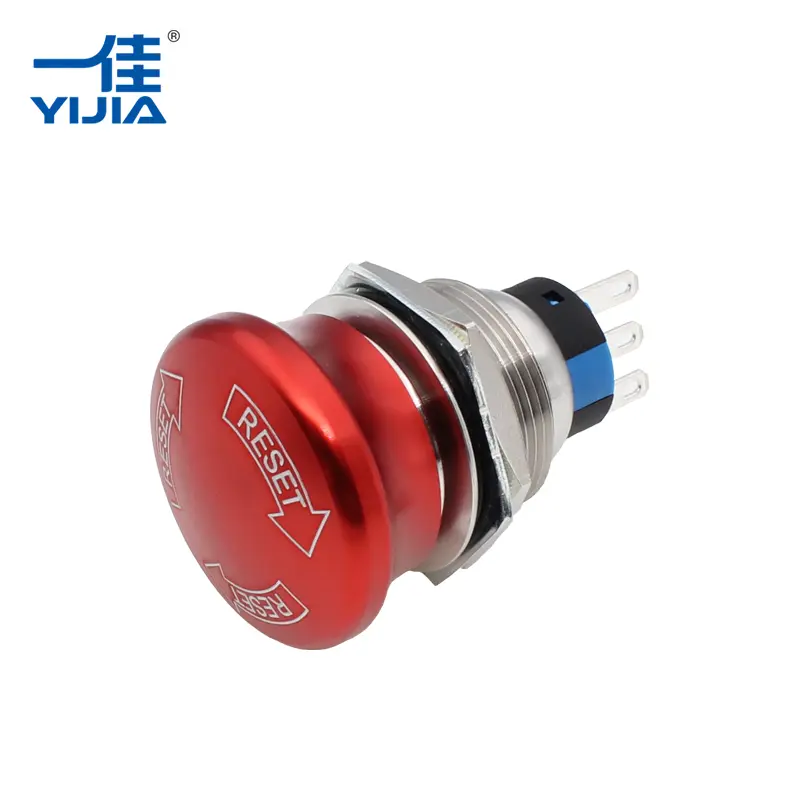

YIJIA Industrial Electrical Co., Ltd.selittää kuinka anHätäpysäytyspainikekäyttää push-pull-lukkomekanismia, joka tarjoaa nopean koneen sammutuksen ja luotettavan turvavalvonnan.
Teollisuusympäristöissä hätäohjauslaitteiden on reagoitava välittömästi odottamattomien tilanteiden sattuessa. Hätäpysäytyspainikkeissa käytetty push-pull-lukitusrakenne on suunniteltu luomaan yksinkertainen mutta luotettava toimintaprosessi, jonka avulla käyttäjät voivat pysäyttää laitteet nopeasti ja estää lisäriskejä.
Valmistuskoneista automaatiojärjestelmiin tästä mekanismista on tullut yleinen turvallisuusratkaisu, koska se yhdistää nopean aktivoinnin, selkeän tilanilmaisun ja ohjatun nollauksen.
Hätäpysäytyspainike on turvaohjauskomponentti, joka on suunniteltu keskeyttämään koneen toiminta epänormaaleissa olosuhteissa. Se asennetaan yleensä ohjauspaneeleihin, tuotantolaitteisiin, kokoonpanolinjoihin ja teollisuuskoneisiin, joissa välitön sammutus saattaa olla tarpeen.
Toisin kuin tavalliset ohjauskytkimet, hätäpysäytyslaitetta ei käytetä päivittäisiin käynnistys- ja pysäytystoimintoihin. Sen päätarkoitus on tarjota nopea vastaus, kun käyttäjien on pysäytettävä vaarallinen liike tai estettävä laitevaurioita.
Tyypillisiä hätäpysähdyksiä vaativia tilanteita ovat:
- Odottamaton koneen toimintahäiriö
- Käyttäjän turvallisuusnäkökohdat
- Epänormaalit käyttöolosuhteet
- Huollon valmistelu
- Mahdollinen laitevaurio
Hätäpysäytysjärjestelmän tehokkuus ei riipu pelkästään sähköpiiristä vaan myös itse painikkeen mekaanisesta rakenteesta.
Push-pull-lukitusmekanismi perustuu yksinkertaiseen mekaaniseen liikkeeseen. Kun käyttäjä painaa hätäpainiketta, painikkeen pää liikkuu sisäänpäin ja lukittuu aktivoituun asentoon.
Sisäinen rakenne sisältää yleensä:
- Napin pää
- Lukitusmekanismi
- Jousirakenne
- Kontaktilohko
- Nollaa järjestelmä
Kun painetaan:
- Painikkeen pää liikkuu alaspäin.
- Lukitusmekanismi pitää painikkeen paikallaan.
- Sisäiset koskettimet muuttavat sähköistä tilaansa.
- Kytketty koneen ohjauspiiri vastaanottaa pysäytyssignaalin.
Painike pysyy lukittuna, kunnes käyttäjä suorittaa palautustoiminnon. Tämä estää koneen toiminnan vahingossa palautumisen ennen kuin tilanne on tarkistettu.
| Käyttöprosessi | Mekaaninen toiminta | Valvontatulos |
| Paina hätäpainiketta | Painike liikkuu sisäänpäin ja lukittuu | Koneen pysäytysmerkki aktivoitu |
| Säilytä lukittu asento | Sisäinen mekanismi pitää tilan | Estää tahattoman uudelleenkäynnistyksen |
| Vedä painike ulospäin | Lukitus vapautetaan manuaalisesti | Järjestelmä voi palata normaaliin ohjaukseen |
Erihätäpysäytyspainikkeetkäytä erilaisia palautusmenetelmiä sovelluksen vaatimusten mukaan. Push-pull-tyyppi on yksi yleisimmin tunnetuista malleista sen suoraviivaisen toiminnan vuoksi.
Push-pull nollaus toimii vetämällä painikkeen päätä manuaalisesti ulospäin hätätilanteen ratkettua. Sisäinen mekanismi vapautuu, jolloin koskettimet palaavat alkuperäiseen tilaansa.
Muita yleisiä palautusmenetelmiä ovat:
| Reset Method | Toimintaperiaate | Sovelluksen ominaisuudet |
| Push-pull reset | Vedä painiketta ulospäin vapauttaaksesi | Yksinkertainen ja intuitiivinen käyttö |
| Twist reset | Avaa lukitus kääntämällä painikkeen päätä | Auttaa estämään vahingossa tapahtuvaa vapautumista |
| Avaimen nollaus | Käytä vapauttamiseen avainta | Soveltuu rajoitetuille alueille |
Valittu nollausmenetelmä riippuu laitteen suunnittelusta, turvallisuusvaatimuksista ja käyttöympäristöstä.
Ei-lukittuva painike voi palata välittömästi painamisen jälkeen, mikä voi aiheuttaa sekaannusta siitä, onko hätäkomento suoritettu. Lukitusrakenne ratkaisee tämän ongelman tarjoamalla näkyvän ja fyysisen ilmaisun.
Lukittu asento tarjoaa useita etuja:
- Hätätilan selkeä tunnistaminen
- Koneen tahattoman uudelleenkäynnistyksen estäminen
- Helpompi tarkastus ennen laitteen uudelleenkäynnistystä
- Parempi käyttäjätietoisuus
Teollisissa järjestelmissä mekaaninen lukitustoiminto toimii yhdessä sähköisten koskettimien kanssa luoden luotettavamman turvallisuusvasteen.
Teollisuuden ohjauskomponentit toimivat usein ympäristöissä, joissa tärinä, pöly ja jatkuva käyttö ovat yleisiä. Hätäpysäytyslaitteen fyysinen rakenne vaikuttaa suoraan sen käyttöikään.
Laadukas hätäpysäytyspainike käyttää yleensä kestäviä kotelomateriaaleja, mukaan lukien metallivaihtoehdot, kuten ruostumaton teräs, parantamaan mekaanista lujuutta ja iskunkestoa.
Tavallisiin muovirakenteisiin verrattuna metallirakenteet voivat tarjota:
| Suunnitteluominaisuus | Käytännön etu |
| Metallikotelo | Parempi mekaanisten iskujen kestävyys |
| Vahvistettu nappirakenne | Tukee toistuvaa toimintaa |
| Vakaa kosketusjärjestelmä | Säilyttää luotettavat sähköliitännät |
| Kulutusta kestävät materiaalit | Pidentää käyttöikää |
Nämä ominaisuudet auttavat hätäohjauskomponentteja pysymään luotettavina vaativissa teollisissa sovelluksissa.
Painikkeen mekaanisen liikkeen tulee toimia yhdessä sähkökontaktirakenteen kanssa. Kun hätäpainike on aktivoitu, sisäiset koskettimet vaihtavat tilaa ja lähettävät signaalin ohjausjärjestelmään.
Yhteisiä yhteydenpitojärjestelyjä ovat mm.
- Normaalisti suljetut (NC) koskettimet turvapiireihin
- Useita kosketinlohkoja eri ohjaussignaaleille
- Modulaariset mallit joustavaan asennukseen
Luotettavien kontaktimateriaalien käyttö auttaa vähentämään toistuvista kytkennöistä johtuvia sähkövikoja. Yhdessä optimoitujen jousimekanismien kanssa kosketusjärjestelmä tukee tasaista suorituskykyä hätätilanteissa.
Hätäpysäytyslaitteita käytetään laajalti kaikilla aloilla, joilla koneet vaativat välitöntä sammutuskykyä.
Tuotantokoneissa on usein hätäpainikkeet ohjauspaneeleissa tai koneen rungoissa, jotta käyttäjät voivat reagoida nopeasti odottamattomiin ongelmiin.
Robottilaitteet ja automatisoidut tuotantolinjat vaativat nopeita sammutustoimintoja käyttäjien ja laitteiden suojaamiseksi.
Ohjainkaapeissa on hätäpysäytystoiminnot keskitetyn turvallisuushallinnan tarjoamiseksi.
Koneet, joissa on liikkuvia osia, leikkausjärjestelmiä tai kuljetinmekanismeja, käyttävät yleensä hätähallintalaitteita osana turvallisuussuunnitteluaan.
Sopivan hätäpysäytyskomponentin valinta edellyttää sekä mekaanisten että sähköisten vaatimusten huomioon ottamista.
Tärkeitä tekijöitä ovat:
| Valintatekijä | Syy |
| Nollausmenetelmä | Määrittää, kuinka järjestelmä palaa toimintaan |
| Yhteystiedot | Sen on vastattava ohjauspiirin rakennetta |
| Asennuskoko | Varmistaa yhteensopivuuden ohjauspaneelin kanssa |
| Toimintaympäristö | Vaikuttaa materiaali- ja suojavaatimuksiin |
| Mekaaninen kestävyys | Vaikuttaa pitkän aikavälin luotettavuuteen |
Oikein valittu hätäohjauskomponentti voi parantaa koneen turvallisuutta samalla kun se tukee käteviä huolto- ja käyttötoimenpiteitä.
Teollisuusautomaation kehittyessä turvakomponentit ovat edelleen olennainen osa konesuunnittelua. Hätäpysäytyspainike on suora yhteys käyttäjien ja laitteiden suojajärjestelmien välillä.
YIJIA Industrial Electrical Co., Ltd.keskittyy teollisuuden sähköisiin ohjaustuotteisiin, mukaan lukien painikekytkimet, merkkilamput, releet, kontaktorit, summerit ja hätäohjauskomponentit. Jatkuvan tuotekehityksen ja laadunhallintakäytäntöjen avulla YIJIA kehittää ratkaisuja, jotka on suunniteltu erilaisiin teollisuuden ohjaussovelluksiin.
Push-pull-lukitusmekanismi toimii yhdistämällä mekaanisen lukituksen ja sähköiset kytkentätoiminnot, mikä luo selkeän ja luotettavan hätätilanteen reagointitavan. Kestävän rakenteen ja käytännöllisen käyttösuunnittelun ansiostaHätäpysäytyspainikeSillä on edelleen tärkeä rooli nykyaikaisten teollisuuslaitteiden turvallisuuden ja hallinnan luotettavuuden parantamisessa.
